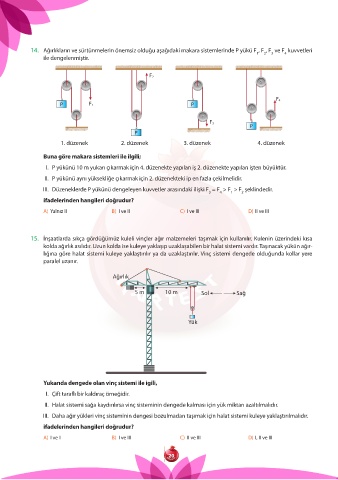

14. Ağırlıkların ve sürtünmelerin önemsiz olduğu aşağıdaki makara sistemlerinde P yükü F , F , F ve F kuvvetleri
1
2
4
3
ile dengelenmiştir.
F 2

F 4
P F 1 P

F 3
P
P
1. düzenek 2. düzenek 3. düzenek 4. düzenek

Buna göre makara sistemleri ile ilgili;
I. P yükünü 10 m yukarı çıkarmak için 4. düzenekte yapılan iş 2. düzenekte yapılan işten büyüktür.
II. P yükünü aynı yüksekliğe çıkarmak için 2. düzenekteki ip en fazla çekilmelidir.
III. Düzeneklerde P yükünü dengeleyen kuvvetler arasındaki ilişki F = F > F > F şeklindedir.
3 4 1 2
ifadelerinden hangileri doğrudur?
A) Yalnız II B) I ve II C) I ve III D) II ve III

15. İnşaatlarda sıkça gördüğümüz kuleli vinçler ağır malzemeleri taşımak için kullanılır. Kulenin üzerindeki kısa
kolda ağırlık asılıdır. Uzun kolda ise kuleye yaklaşıp uzaklaşabilen bir halat sistemi vardır. Taşınacak yükün ağır-
lığına göre halat sistemi kuleye yaklaştırılır ya da uzaklaştırılır. Vinç sistemi dengede olduğunda kollar yere
paralel uzanır.

Ağırlık

5 m 10 m Sol Sağ

Yük

Yukarıda dengede olan vinç sistemi ile igili,
I. Çift taraflı bir kaldıraç örneğidir.
II. Halat sistemi sağa kaydırılırsa vinç sisteminin dengede kalması için yük miktarı azaltılmalıdır.

III. Daha ağır yükleri vinç sisteminin dengesi bozulmadan taşımak için halat sistemi kuleye yaklaştırılmalıdır.
ifadelerinden hangileri doğrudur?
A) I ve II B) I ve III C) II ve III D) I, II ve III

20
