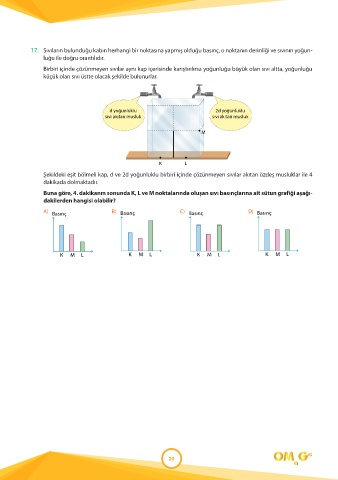

17. Sıvıların bulunduğu kabın herhangi bir noktasına yapmış olduğu basınç, o noktanın derinliği ve sıvının yoğun-
luğu ile doğru orantılıdır.

Birbiri içinde çözünmeyen sıvılar aynı kap içerisinde karıştırılırsa yoğunluğu büyük olan sıvı altta, yoğunluğu
küçük olan sıvı üstte olacak şekilde bulunurlar.

d yoğunluklu 2d yoğunluklu
sıvı akıtan musluk sıvı akıtan musluk

M

K L
Şekildeki eşit bölmeli kap, d ve 2d yoğunluklu birbiri içinde çözünmeyen sıvılar akıtan özdeş musluklar ile 4
dakikada dolmaktadır.
Buna göre, 4. dakikanın sonunda K, L ve M noktalarında oluşan sıvı basınçlarına ait sütun grafiği aşağı-
dakilerden hangisi olabilir?
A) Basınç B) Basınç C) Basınç D) Basınç

K M L K M L K M L K M L
