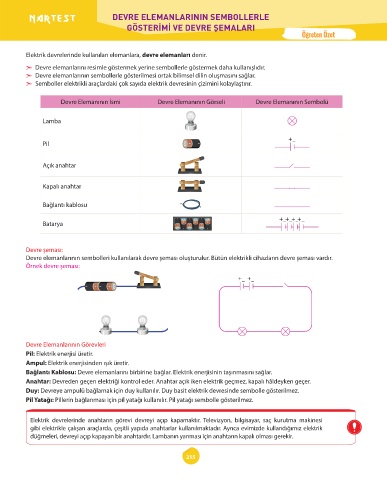

DEVRE ELEMANLARININ SEMBOLLERLE
GÖSTERİMİ VE DEVRE ŞEMALARI

Öğreten Özet

Elektrik devrelerinde kullanılan elemanlara, devre elemanları denir.

 Devre elemanlarını resimle göstermek yerine sembollerle göstermek daha kullanışlıdır.
 Devre elemanlarının sembollerle gösterilmesi ortak bilimsel dilin oluşmasını sağlar.
 Semboller elektrikli araçlardaki çok sayıda elektrik devresinin çizimini kolaylaştırır.

Devre Elemanının İsmi Devre Elemanının Görseli Devre Elemanının Sembolü

Lamba

+
Pil –

Açık anahtar

Kapalı anahtar

Bağlantı kablosu

+ + + +
Batarya – – – –

Devre şeması:
Devre elemanlarının sembolleri kullanılarak devre şeması oluşturulur. Bütün elektrikli cihazların devre şeması vardır.
Örnek devre şeması:

+ +
– –

Devre Elemanlarının Görevleri
Pil: Elektrik enerjisi üretir.
Ampul: Elektrik enerjisinden ışık üretir.
Bağlantı Kablosu: Devre elemanlarını birbirine bağlar. Elektrik enerjisinin taşınmasını sağlar.
Anahtar: Devreden geçen elektriği kontrol eder. Anahtar açık iken elektrik geçmez, kapalı hâldeyken geçer.
Duy: Devreye ampulü bağlamak için duy kullanılır. Duy basit elektrik devresinde sembolle gösterilmez.
Pil Yatağı: Pillerin bağlanması için pil yatağı kullanılır. Pil yatağı sembolle gösterilmez.

Elektrik devrelerinde anahtarın görevi devreyi açıp kapamaktır. Televizyon, bilgisayar, saç kurutma makinesi
gibi elektrikle çalışan araçlarda, çeşitli yapıda anahtarlar kullanılmaktadır. Ayrıca evimizde kullandığımız elektrik
düğmeleri, devreyi açıp kapayan bir anahtardır. Lambanın yanması için anahtarın kapalı olması gerekir.

215
