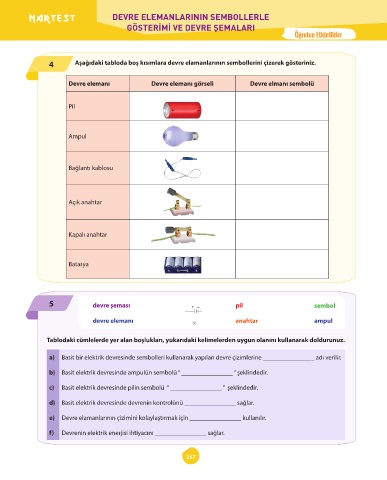

P. 217
DEVRE ELEMANLARININ SEMBOLLERLE
GÖSTERİMİ VE DEVRE ŞEMALARI
Öğreten Etkinlikler
4 Aşağıdaki tabloda boş kısımlara devre elamanlarının sembollerini çizerek gösteriniz.
Devre elemanı Devre elemanı görseli Devre elmanı sembolü
Pil
Ampul
Bağlantı kablosu
Açık anahtar
Kapalı anahtar
Batarya
5 devre şeması pil sembol
devre elemanı anahtar ampul
Tablodaki cümlelerde yer alan boşlukları, yukarıdaki kelimelerden uygun olanını kullanarak doldurunuz.
a) Basit bir elektrik devresinde sembolleri kullanarak yapılan devre çizimlerine ________________ adı verilir.
b) Basit elektrik devresinde ampulün sembolü “ ________________ ” şeklindedir.
c) Basit elektrik devresinde pilin sembolü “ ________________ ” şeklindedir.
d) Basit elektrik devresinde devrenin kontrolünü ________________ sağlar.
e) Devre elamanlarının çizimini kolaylaştırmak için ________________ kullanılır.
f) Devrenin elektrik enerjisi ihtiyacını ________________ sağlar.
217
