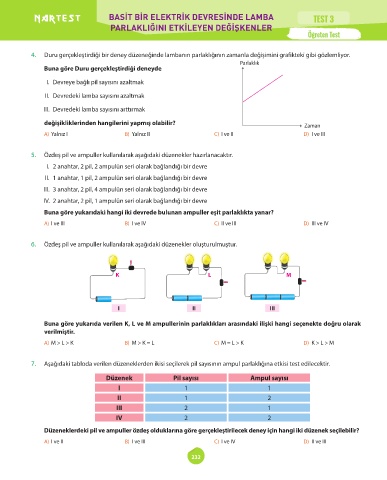

BASİT BİR ELEKTRİK DEVRESİNDE LAMBA TEST 3
PARLAKLIĞINI ETKİLEYEN DEĞİŞKENLER

Öğreten Test

4. Duru gerçekleştirdiği bir deney düzeneğinde lambanın parlaklığının zamanla değişimini grafikteki gibi gözlemliyor.
Parlaklık
Buna göre Duru gerçekleştirdiği deneyde

I. Devreye bağlı pil sayısını azaltmak

II. Devredeki lamba sayısını azaltmak

III. Devredeki lamba sayısını arttırmak
değişikliklerinden hangilerini yapmış olabilir? Zaman
A) Yalnız I B) Yalnız II C) I ve II D) I ve III

5. Özdeş pil ve ampuller kullanılarak aşağıdaki düzenekler hazırlanacaktır.
I. 2 anahtar, 2 pil, 2 ampulün seri olarak bağlandığı bir devre
II. 1 anahtar, 1 pil, 2 ampulün seri olarak bağlandığı bir devre

III. 3 anahtar, 2 pil, 4 ampulün seri olarak bağlandığı bir devre
IV. 2 anahtar, 2 pil, 1 ampulün seri olarak bağlandığı bir devre
Buna göre yukarıdaki hangi iki devrede bulunan ampuller eşit parlaklıkta yanar?

A) I ve III B) I ve IV C) II ve III D) III ve IV

6. Özdeş pil ve ampuller kullanılarak aşağıdaki düzenekler oluşturulmuştur.

K L M

I II III

Buna göre yukarıda verilen K, L ve M ampullerinin parlaklıkları arasındaki ilişki hangi seçenekte doğru olarak
verilmiştir.
A) M > L > K B) M > K = L C) M = L > K D) K > L > M

7. Aşağıdaki tabloda verilen düzeneklerden ikisi seçilerek pil sayısının ampul parlaklığına etkisi test edilecektir.

Düzenek Pil sayısı Ampul sayısı
I 1 1
II 1 2
III 2 1
IV 2 2

Düzeneklerdeki pil ve ampuller özdeş olduklarına göre gerçekleştirilecek deney için hangi iki düzenek seçilebilir?
A) I ve II B) I ve III C) I ve IV D) II ve III

232
