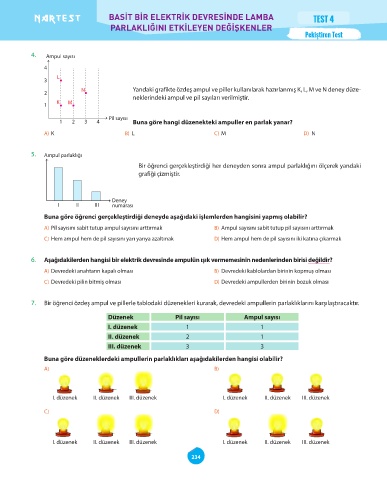

BASİT BİR ELEKTRİK DEVRESİNDE LAMBA TEST 4
PARLAKLIĞINI ETKİLEYEN DEĞİŞKENLER

Pekiştiren Test

4. Ampul sayısı

4
L
3
N Yandaki grafikte özdeş ampul ve piller kullanılarak hazırlanmış K, L, M ve N deney düze-
2
neklerindeki ampul ve pil sayıları verilmiştir.
K M
1
Pil sayısı
1 2 3 4 Buna göre hangi düzenekteki ampuller en parlak yanar?
A) K B) L C) M D) N

5. Ampul parlaklığı

Bir öğrenci gerçekleştirdiği her deneyden sonra ampul parlaklığını ölçerek yandaki
grafiği çizmiştir.

Deney
I II III numarası
Buna göre öğrenci gerçekleştirdiği deneyde aşağıdaki işlemlerden hangisini yapmış olabilir?

A) Pil sayısını sabit tutup ampul sayısını arttırmak B) Ampul sayısını sabit tutup pil sayısını arttırmak
C) Hem ampul hem de pil sayısını yarı yarıya azaltmak D) Hem ampul hem de pil sayısını iki katına çıkarmak

6. Aşağıdakilerden hangisi bir elektrik devresinde ampulün ışık vermemesinin nedenlerinden birisi değildir?
A) Devredeki anahtarın kapalı olması B) Devredeki kablolardan birinin kopmuş olması

C) Devredeki pilin bitmiş olması D) Devredeki ampullerden birinin bozuk olması

7. Bir öğrenci özdeş ampul ve pillerle tablodaki düzenekleri kurarak, devredeki ampullerin parlaklıklarını karşılaştıracaktır.

Düzenek Pil sayısı Ampul sayısı
I. düzenek 1 1
II. düzenek 2 1
III. düzenek 3 3
Buna göre düzeneklerdeki ampullerin parlaklıkları aşağıdakilerden hangisi olabilir?
A) B)

I. düzenek II. düzenek III. düzenek I. düzenek II. düzenek III. düzenek

C) D)

I. düzenek II. düzenek III. düzenek I. düzenek II. düzenek III. düzenek

234
