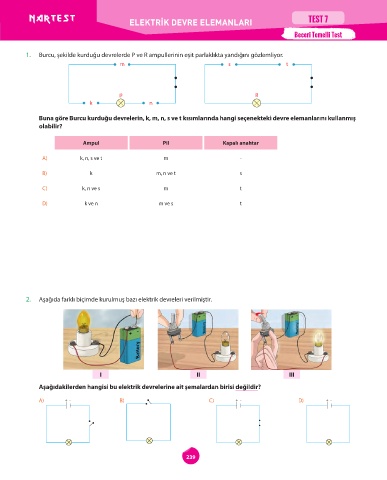

ELEKTRİK DEVRE ELEMANLARI TEST 7

Beceri Temelli Test

1. Burcu, şekilde kurduğu devrelerde P ve R ampullerinin eşit parlaklıkta yandığını gözlemliyor.
m s t

p R
k n

Buna göre Burcu kurduğu devrelerin, k, m, n, s ve t kısımlarında hangi seçenekteki devre elemanlarını kullanmış
olabilir?

Ampul Pil Kapalı anahtar

A) k, n, s ve t m -

B) k m, n ve t s

C) k, n ve s m t

D) k ve n m ve s t

2. Aşağıda farklı biçimde kurulmuş bazı elektrik devreleri verilmiştir.

I II III
Aşağıdakilerden hangisi bu elektrik devrelerine ait şemalardan birisi değildir?

A) + - B) C) + - D) + -

239
