P. 221

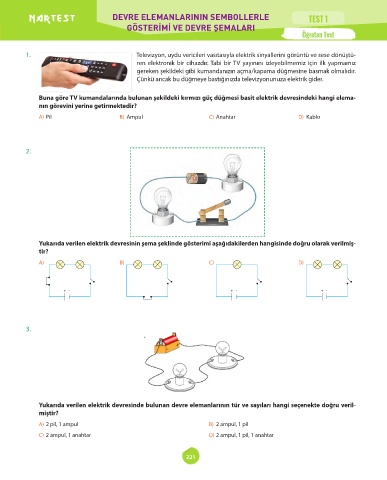

DEVRE ELEMANLARININ SEMBOLLERLE TEST 1
GÖSTERİMİ VE DEVRE ŞEMALARI
Öğreten Test
1. Televizyon, uydu vericileri vasıtasıyla elektrik sinyallerini görüntü ve sese dönüştü-
ren elektronik bir cihazdır. Tabi bir TV yayınını izleyebilmemiz için ilk yapmamız
gereken şekildeki gibi kumandanızın açma/kapama düğmesine basmak olmalıdır.
Çünkü ancak bu düğmeye bastığınızda televizyonunuza elektrik gider.
Buna göre TV kumandalarında bulunan şekildeki kırmızı güç düğmesi basit elektrik devresindeki hangi elema-
nın görevini yerine getirmektedir?
A) Pil B) Ampul C) Anahtar D) Kablo
2.
Yukarıda verilen elektrik devresinin şema şeklinde gösterimi aşağıdakilerden hangisinde doğru olarak verilmiş-
tir?
A) B) C) D)
+ - + - + -
3.
Yukarıda verilen elektrik devresinde bulunan devre elemanlarının tür ve sayıları hangi seçenekte doğru veril-
miştir?
A) 2 pil, 1 ampul B) 2 ampul, 1 pil
C) 2 ampul, 1 anahtar D) 2 ampul, 1 pil, 1 anahtar
221
