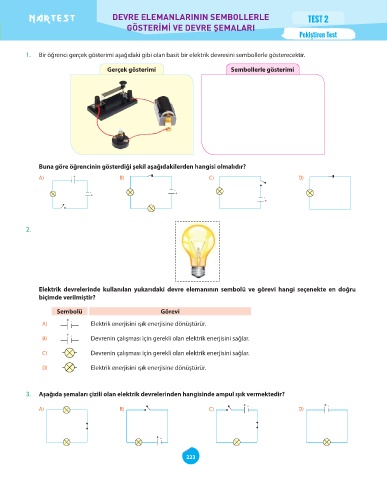

DEVRE ELEMANLARININ SEMBOLLERLE TEST 2
GÖSTERİMİ VE DEVRE ŞEMALARI
Pekiştiren Test
1. Bir öğrenci gerçek gösterimi aşağıdaki gibi olan basit bir elektrik devresini sembollerle gösterecektir.
Gerçek gösterimi Sembollerle gösterimi
Buna göre öğrencinin gösterdiği şekil aşağıdakilerden hangisi olmalıdır?
A) + - - + B) - + C) - + D)
2.
Elektrik devrelerinde kullanılan yukarıdaki devre elemanının sembolü ve görevi hangi seçenekte en doğru
biçimde verilmiştir?
Sembolü Görevi
A) + - Elektrik enerjisini ışık enerjisine dönüştürür.
B) + - Devrenin çalışması için gerekli olan elektrik enerjisini sağlar.
C) Devrenin çalışması için gerekli olan elektrik enerjisini sağlar.
D) Elektrik enerjisini ışık enerjisine dönüştürür.
3. Aşağıda şemaları çizili olan elektrik devrelerinden hangisinde ampul ışık vermektedir?
A) B) C) + - D) + -
+ -
