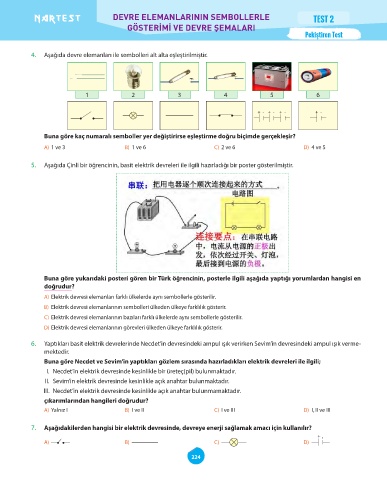

DEVRE ELEMANLARININ SEMBOLLERLE TEST 2
GÖSTERİMİ VE DEVRE ŞEMALARI

Pekiştiren Test

4. Aşağıda devre elemanları ile sembolleri alt alta eşleştirilmiştir.

1 2 3 4 5 6

+ - + - + - + -

Buna göre kaç numaralı semboller yer değiştirirse eşleştirme doğru biçimde gerçekleşir?
A) 1 ve 3 B) 1 ve 6 C) 2 ve 6 D) 4 ve 5

5. Aşağıda Çinli bir öğrencinin, basit elektrik devreleri ile ilgili hazırladığı bir poster gösterilmiştir.

Buna göre yukarıdaki posteri gören bir Türk öğrencinin, posterle ilgili aşağıda yaptığı yorumlardan hangisi en
doğrudur?
A) Elektrik devresi elemanları farklı ülkelerde aynı sembollerle gösterilir.
B) Elektrik devresi elemanlarının sembolleri ülkeden ülkeye farklılık gösterir.
C) Elektrik devresi elemanlarının bazıları farklı ülkelerde aynı sembollerle gösterilir.
D) Elektrik devresi elemanlarının görevleri ülkeden ülkeye farklılık gösterir.

6. Yaptıkları basit elektrik devrelerinde Necdet’in devresindeki ampul ışık verirken Sevim’in devresindeki ampul ışık verme-
mektedir.
Buna göre Necdet ve Sevim’in yaptıkları gözlem sırasında hazırladıkları elektrik devreleri ile ilgili;
I. Necdet’in elektrik devresinde kesinlikle bir üreteç(pil) bulunmaktadır.
II. Sevim’in elektrik devresinde kesinlikle açık anahtar bulunmaktadır.
III. Necdet’in elektrik devresinde kesinlikle açık anahtar bulunmamaktadır.
çıkarımlarından hangileri doğrudur?
A) Yalnız I B) I ve II C) I ve III D) I, II ve III

7. Aşağıdakilerden hangisi bir elektrik devresinde, devreye enerji sağlamak amacı için kullanılır?

A) B) C) D) + -

224
